Tugas Pendahuluan [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur Percobaan

2. Hardware

3. Rangkaian Simulasi

4. Flowchart

5. Listing Program

6. Video

7. Link Download

Prosedur Percobaan[Kembali]

Pastikan semua supply dalam keadaan off

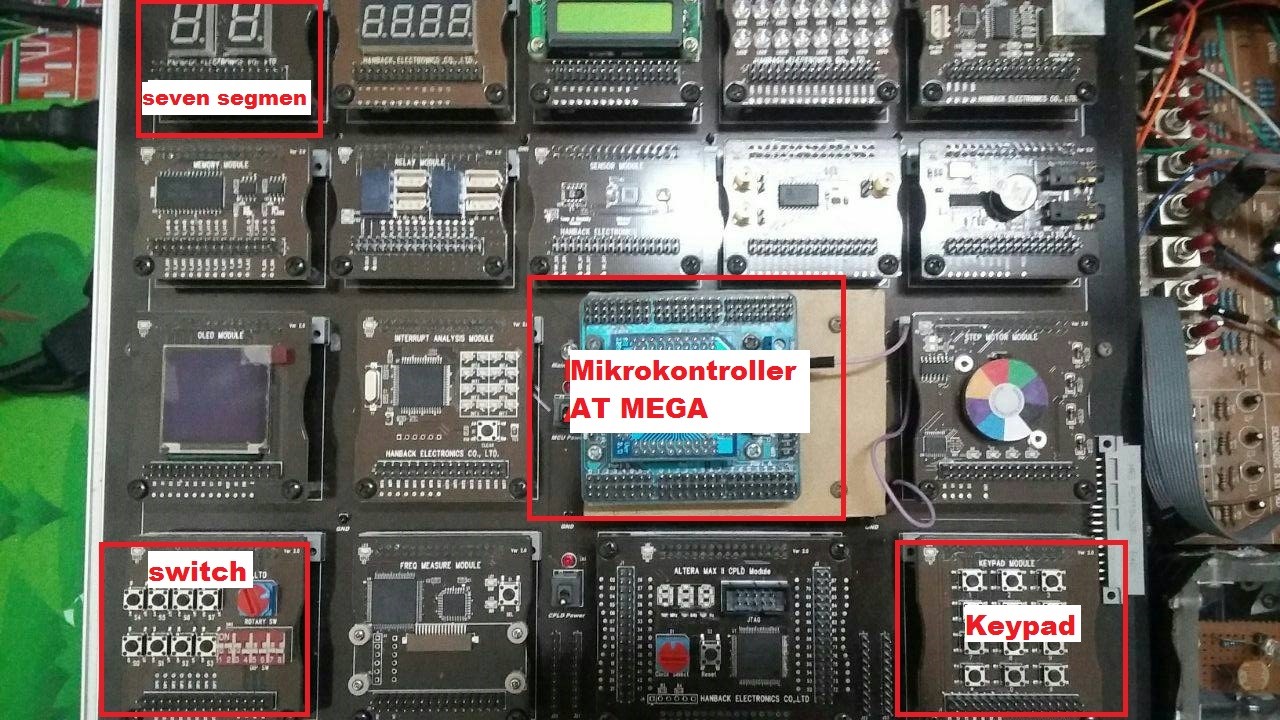

Hubungkan jumper seperti gambar dibawah
Buatlah listing program yang telah ada pada modul
Hidupkan supply pada modul
Upload program pada rangkaian
Tekan tombol Reset
Amati percobaan, jika tidak sesuai perbaiki rangkaian atau progra
Jika sesuai, maka selesai dan demokan pada instruktur atau asisten yang mengawas
Matikan supply pada modul

Rangkaian Simulasi[Kembali]

Listing Program[Kembali]

#include
#include

void main(void)
{
PORTA=0X00;
DDRA=0X00;
PORTE=0X00;
DDRE=0XFF;

while(1)
{
if(PINA.4==1)
{PORTE=0x6f;
delay_ms(100);
PORTE=0x7f;
delay_ms(100);
PORTE=0x07;
delay_ms(100);
PORTE=0x7d;
delay_ms(100);
PORTE=0x6d;
delay_ms(100);
PORTE=0x66;
delay_ms(100);
PORTE= 0x4f;
delay_ms(100);
PORTE=0x5b;
delay_ms(100);
PORTE=0x06;
delay_ms(100);
PORTE=0xbf;
delay_ms(100);
}
else{PORTE=0xbf;}
}
}
